製品詳細
起源の場所: 四川
ブランド名: Xidao
証明: SAE J1772
モデル番号: XD-DC-1600KW
支払いと送料の条件
最小注文数量: 1
価格: negotiate
パッケージの詳細: 木の場合の包装
受渡し時間: 15-30 仕事日
支払条件: L/C、T/T
供給の能力: 5000/月
モデル: |
水冷充電スタック |
AC 入力電圧: |
三相5線式 |
出力電流: |
0～600A |
力率: |
≧0.99（入力条件より50%PO以上） |
効率: |
≥96%（ピーク効率） |
測定方法: |
直流電流計測定（精度等級0.5） |
冷却方法: |
強制空冷＋液冷 |
保護等級: |
IP54 |
モデル: |
水冷充電スタック |
AC 入力電圧: |
三相5線式 |
出力電流: |
0～600A |
力率: |
≧0.99（入力条件より50%PO以上） |
効率: |
≥96%（ピーク効率） |
測定方法: |
直流電流計測定（精度等級0.5） |
冷却方法: |
強制空冷＋液冷 |
保護等級: |
IP54 |

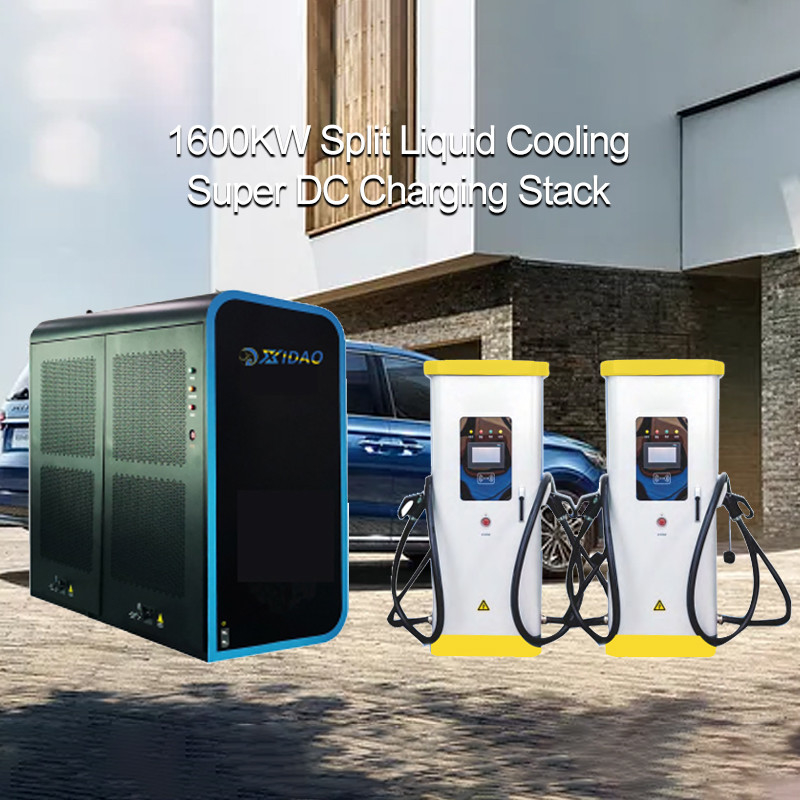

1600KWはLiquid-Cooled極度のDCの充満積み重ねをできるCommunication/PLC （カスタマイズされる） OCPP裂いた
適用シナリオ
新しいエネルギー車工業の連続的な開発によって、新しいエネルギー車はバス、タクシー、貨物車および郵便車に十分に加えられる。新しいエネルギー車の割合は、頑丈な貨物車および設計車のような、また増加している。国内車の範囲はまた増加して、充満山の充満効率はまたより高く、より高い条件を提言している。
現在、GB20234.3-2015標準は充満銃を指定する、一致ケーブルの外の直径は約40mmである、柔らかい中心の横断面区域は70m㎡であり、わずかな最高の忍耐容量は250Aである。但し、実際の使用プロセスで、ケーブルの銅線によって発生する熱はよい熱放散を示すことができないし全貸出方式の安全な操作のために、充満山の制御システムは温度に従って安定した操作を可能にするために充満流れを限る。
純粋な電気自動車のための高まる需要に遅れずについていく、高い発電DCの充満山の構造は高い発電の純粋な電気自動車が15-20分に十分に満たすことができるように、300A-600A間の出力電流との必須の条件に、なった。通常の充満山はこの技術的要求事項を満たすことができない。
liquid-cooled貸出方式が装備されているLiquid-cooled極度の充満山はliquid-cooled充満銃、liquid-cooledケーブル、冷却モジュールおよび他のシステムを加える。39mmの制御ケーブルの外の直径を使うと、600Aの高い現在の充満および800Aを達成することができる。温度は大きい電気自動車の速い充満の目的を達成するために安全、軽い55℃の下で制御される。
| 項目 | 性能の名前 | 注目 |
| モデル | 割れ目DCのliquid-cooled充満積み重ね | |
| 主要なキャビネットの次元 | 2183*1163*1056.4mm | H*W*D |
| 割れたキャビネットの次元 | 1815*772*508mm | H*W*D |
| ACは電圧を入れた | 380V±15% | 三相五線式システム |
| ACは頻度を入れた | 45Hz~66Hz | |
| 評価される力 | Pe≤450kW | |
| 出力電圧 | 200-1000vdc （300-1000vdc不変の力） | |
| 出力電流 | 0~600A | |
| 力率 | ≥0.99 | 入力状態の上の50%PO |
| 効率 | ≥96% | ピーク効率 |
| 測定方法 | DCの電流計の測定 | 精密等級:0.5 |
| 冷却方法 | 強制風の冷却+液体冷却 | |
| 保護等級 | IP54 | |
| 高度 | ≤2000m | それは上で50℃の場合には仕事を軽減し始め、70℃の場合には働くことを止める |
| 働く温度 | -20℃~50℃ | 凝縮無し |
| 相対湿度 | 5%~95% | |
| 通信用インタフェース | 4G、RS485は、イーサネットはできる（任意） | |
| 設置方法 | 修理される床 | |
| 方法の開始 | カードおよびスキャン コードを強打し始めなさい | |
| 項目 | 液体冷却銃の性能 | 変数表示器 |
| 電気性能 | 評価される電圧 | 1000V |
| 最高。出力電流の絶縁抵抗 | 600A | |
| 500MΩ （500VDC） | ||
| 充満インターフェイス | GB/T20234.3-2015 DCの充満インターフェイス | |
| 充満銃 | 5mのワイヤー長さの600A液体冷却銃 | |
| 機械性能 | 機械生命 | 10,000回 |
| 力の錠 | 200N | |
| 環境の性能 | 使用法の環境の温度 | -35~50℃ |
| 働く温度 | -35~90℃ | |
| 保護等級 | プラグおよび反塵カバー:IP54;プラグおよびソケットの組合せ:IP55 | |
| 液体冷却ケーブル | 最高。ケーブル長 | 5m |
| ケーブルの外の直径 | 28mm | |
| 電力線のSpec. | 35mmの² | |
| 冷却ループ | 冷却の液体 | 45#変圧器オイル（-45℃の下のない氷結） |
| 液体の入口管の外/内部の直径 | Φ8/φ6 | |
| ループ特徴 | 置かれたDC+の液体の入口および冷却ループを形作るDC-の液体の出口がある | |
| 液体冷却の源 | ||
| 評価される電圧 | 220VAC | |
| 評価される力 | 550W | |
| 働き圧力 | 10bar | |
| 流動度 | 8L/min | |
| 冷却ファンの力 | 90W | |
| 騒音 | ≤60 db | |
| 機能 | 冷却の液体の働く圧力監視、冷却の液体の流動度の監視、冷却の液体の温度モニタリング;低温警報、過熱警報、締切り警報、冷却の液体の過熱警報 | |
| サイズ | 550MM*200MM*600MM | |
| 通信用インタフェース | RS485 | |
| コミュニケーション | 操作の背景 | OCCP |
| コミュニケーション方法 | 缶communication/PLC （カスタマイズされる） | |
| 通信用インタフェース | イーサネット、GPRS、4G | |
| 通信プロトコル |
ISO15118/OCCP1.6 （アメリカの標準） IEC 62196-3 （ヨーロッパ規格） |
|
| 充満議定書 | DIN70121 | |
| 充満銃の標準 |
CCS Stype1 （アメリカの標準） CCS Stype2 （ヨーロッパ規格） |
|
| 充満モード | IEC 61851の充満モード4 |
企業収益
成都Xiangdaoの技術Co.、株式会社はである開発の全面的な解決、電気自動車の充満山、速い充電ステーション、太陽光起電発電システム、太陽適用プロダクト、等を含む新しいエネルギーの設計販売および操作を、専門にしている会社…
私達は新しいエネルギー技術の適用に総解決を提供することに努力している。
私達に5つの主要な製品種目がある。
1. DCの充満山:30KW~360KW DCの充満山
2. AC充満山:7KW/11KW/22KW/42KW AC充満山
3. 携帯用充電器銃:3.5KW/7KW携帯用充満銃。
4. 太陽熱発電の部品:photovoltaicpanels、コントローラー、インバーター、エネルギー蓄積電池発電の部品のフル セット。
5. Solar energy applicationproducts:太陽電池パネル、太陽redingライト、太陽テント、太陽太陽街灯。モニタリング システム、等…
将来、私達は新しいエネルギー技術の適用に焦点を合わせ続けたり完全性および仕事と緑の世界を作成するために懸命に作動する。
FAQ
Q:どの位あなたの受渡し時間はあるか。
充満ポストのために、それは通常3-10日である。在庫がなければ、生産調達期間は順序の量に従って定められる。強力なDCは通常gingポストを顧客の技術的な変数に従ってカスタマイズされる必要がある焦がす。
Q:プロトタイプをカスタマイズするためにどの位かかるか。
充満山のために、プロトタイプ時間は通常7日である。
DCの充満ポストのために、プロトタイプ時間は通常15日である。
高い発電の速い充電ステーションのために、技術的な変数はある必要がある
通常30日は生産およびプロトタイプ時間の前に定められる。
Q:サービスを保証する方法か。
私達のプロダクトは2つの部門に分けられる:世帯およびコマーシャル。
家の充電器のために、私達は標準化されたサービスを提供する:1年の保証+遠隔設置および使用法の指導+ビデオ設置個人指導
商業充電器のために、私達は充満山にだけでなく、標準化されたサービスを、オペラにまたサービスをつなぐ支払ソフトウェアを提供するために提供する
鈴の音の会社。
Q:いかにあなたのプロダクトの質を保証するか。
私達が販売する充満ポスト プロダクトは中国のGBの証明およびEUのセリウムの証明を渡した。他の一部の国のために、関連した証明はある
進行中。
Q:いかにあなたのプロダクトの質を保証するか。
私達が販売する充満ポスト プロダクトは中国のGBの証明およびEUのセリウムの証明を渡した。他の一部の国のために、関連した証明はある
進行中。
注:
1 - OEMは支えた。
2- どの条件でも細部述べるために私達に連絡する。
3- 私達は24時間以内にあなたの照会のための答える。
4- 充電器についての質問があったら、私達に連絡しなさい。
5- 参照だけのための上は、最終価格充電器KW決定するために、正しい引用を得るために私達に連絡する。
